Fungsi Kabel Straight Cross Dan Rollover

Fungsi Kabel Straight Cross Dan Rollover – Ketika berbicara tentang pinout kabel, kita sering mendapatkan pertanyaan mengenai perbedaan kabel Straight-through, Crossover, dan Rollover dari kabel dan penggunaan yang dimaksudkan untuk setiap jenis kabel. Di bawah ini kami akan mencoba menjelaskan beberapa hal yang biasanya membingungkan ini.

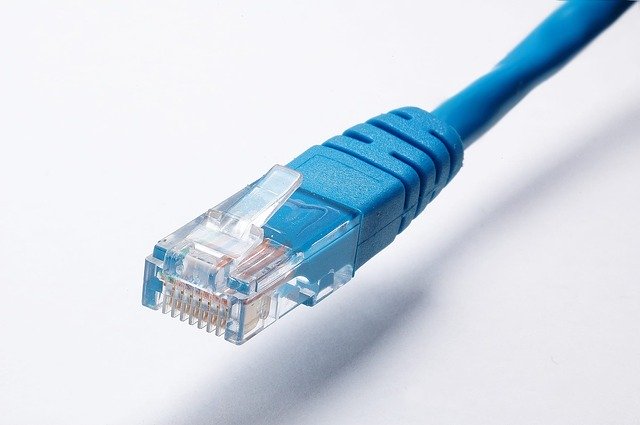

Fungsi Kabel Straight Cross Dan Rollover

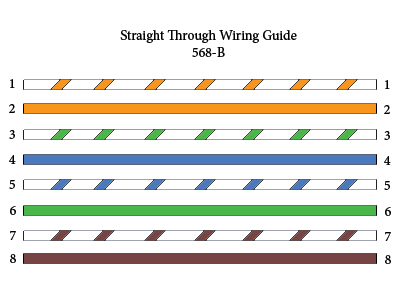

Kabel straight-through



Tidak masalah apakah kabel yang Anda beli mengikuti EIA-568A atau EIA-568B karena dalam kedua kasus, kabel warna yang sama terhubung ke pin yang sama di kedua ujungnya. Ini adalah kabel yang Anda gunakan untuk menghubungkan DTE ke DCE . Tidak ada ujung yang salah . Konektor pada kedua ujungnya persis sama dan soket pada komputer Anda yang dihubungkan dengan kabel persis sama (eksternal) seperti colokan pada router atau modem yang menggunakan konektor kabel.Kabel kabel straight-through paling umum digunakan untuk menghubungkan host ke klien. Ketika kita berbicara tentang kabel patch cat5e, kabel patch cat5e Straight-Through digunakan untuk menghubungkan komputer, printer, dan perangkat klien jaringan lainnya ke switch atau hub.

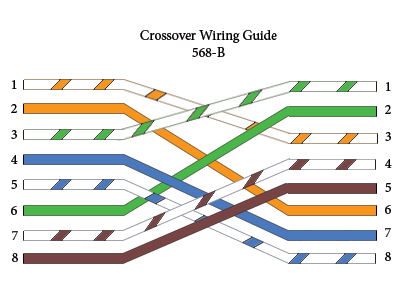

Kabel crossover



Kabel crossover tidak persis seperti namanya, ia melintasi kawat dari pin 1 di satu ujung ke pin 3 di konektor lainnya. Kawat yang berkerut pada pin 2 di satu ujung terpasang ke pin 6 di ujung lainnya dan kabel pin 3 dan 6 pergi ke pin 1 dan 2 masing-masing di konektor lainnya. Kabel crossover mengikuti EIA-568A dan EIA-568B . Ini adalah A di satu ujung dan B di sisi lain. Jadi standar yang bertentangan itu akhirnya bermanfaat . Kabel crossover paling sering digunakan untuk menghubungkan dua host secara langsung. komputer langsung ke komputer lain, menghubungkan sakelar langsung ke sakelar lain, atau menghubungkan router ke router.

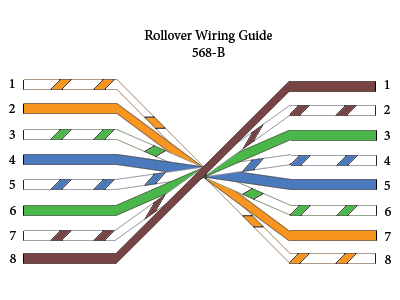

Kabel rollover



Kabel kabel rollover, paling sering disebut kabel rollover, memiliki penugasan Pin yang berlawanan pada setiap ujung kabel atau, dengan kata lain, kabel tersebut “terguling”. Saat ini, Anda tidak perlu khawatir tentang kabel rollover . Mereka hanya membalik urutan pin dari setiap kabel dalam kabel. Kawat yang terhubung ke pin 1 di satu ujung pergi ke pin 8 di ujung lainnya, kabel yang ke pin 2 dan ujung pertama pergi ke pin 7 di ujung lainnya. Di tengah pin konektor 4 dan 5 terbalik. Format ini digunakan untuk konektor RS-232 yang terpasang pada port serial pada komputer, printer, atau monitor. Port serial adalah berita lama dan Anda tidak perlu khawatir membeli kabel rollover.Kabel rollover, kadang-kadang disebut sebagai kabel Yost paling sering digunakan untuk menghubungkan ke port konsol perangkat untuk membuat perubahan pemrograman ke perangkat. Tidak seperti kabel crossover dan kabel lurus, kabel rollover tidak dimaksudkan untuk membawa data melainkan membuat antarmuka dengan perangkat.
